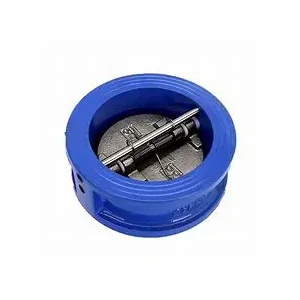

Valva de verificare a fluturelui din fontă din fontă

Conexiunea de tip wafer a supapei noastre de verificare a fluturelui din fontă face ușor de instalat. Poate fi strâns strâns între două flanșe, economisind mult spațiu de instalare și este foarte potrivit pentru scenariile de dispunere a conductelor constrânse de spațiu.

Structura și principiul de lucru

(I) Proiectare structurală

Supapa de verificare a plafonului din fontă este compusă în principal din piese de miez, cum ar fi corpul supapei, discul de supapă, tulpina supapei, arcul (echipat cu unele modele). Corpul supapei este turnat în fontă, oferind sprijin solid și fundament structural stabil pentru întreaga supapă. Discul de supapă este o componentă cheie pentru a realiza funcția de verificare. Forma și designul său structural variază în funcție de diferite condiții de muncă. Formele comune includ disc unic și disc dublu. Tulpina supapei este utilizată pentru a conecta discul de supapă și pentru a ghida traiectoria de mișcare pentru a se asigura că discul de supapă se mișcă exact și lin în timpul deschiderii și închiderii. Unele supape de control sunt echipate cu arcuri. Funcția arcului este de a ajuta discul de supapă să se închidă, să îmbunătățească etanșarea la închidere și să reducă apariția ciocanului de apă într -o anumită măsură.

(Ii) Mecanismul de lucru

Când mediul curge în direcția normală, presiunea generată de mediu va împinge discul de supapă să -și depășească propria gravitație și posibilă rezistență la arc, astfel încât discul de supapă să se rotească în jurul tulpinii supapei sau a arborelui pin pentru a se deschide. În acest moment, mediul poate trece prin supapă fără probleme, iar întregul sistem de conducte este într -o stare de debit normală. Odată ce mediul are tendința de a curge înapoi, presiunea inversă generată de fluxul din spate al mediului și gravitația discului de valvă în sine va face ca discul de valvă să se rotească rapid în direcția opusă și să se potrivească strâns de scaunul supapei, tăind astfel canalul de reflux al mediului, împiedicând fluxul de întoarcere al mediului și asigurarea faptului că mediul în sistemul de conductă se menține întotdeauna un flux.

Parametri tehnici
