Care este structura de bază a supapei fluture?

Care sunt componentele care alcătuiesc structura de bază a asupapă fluture?

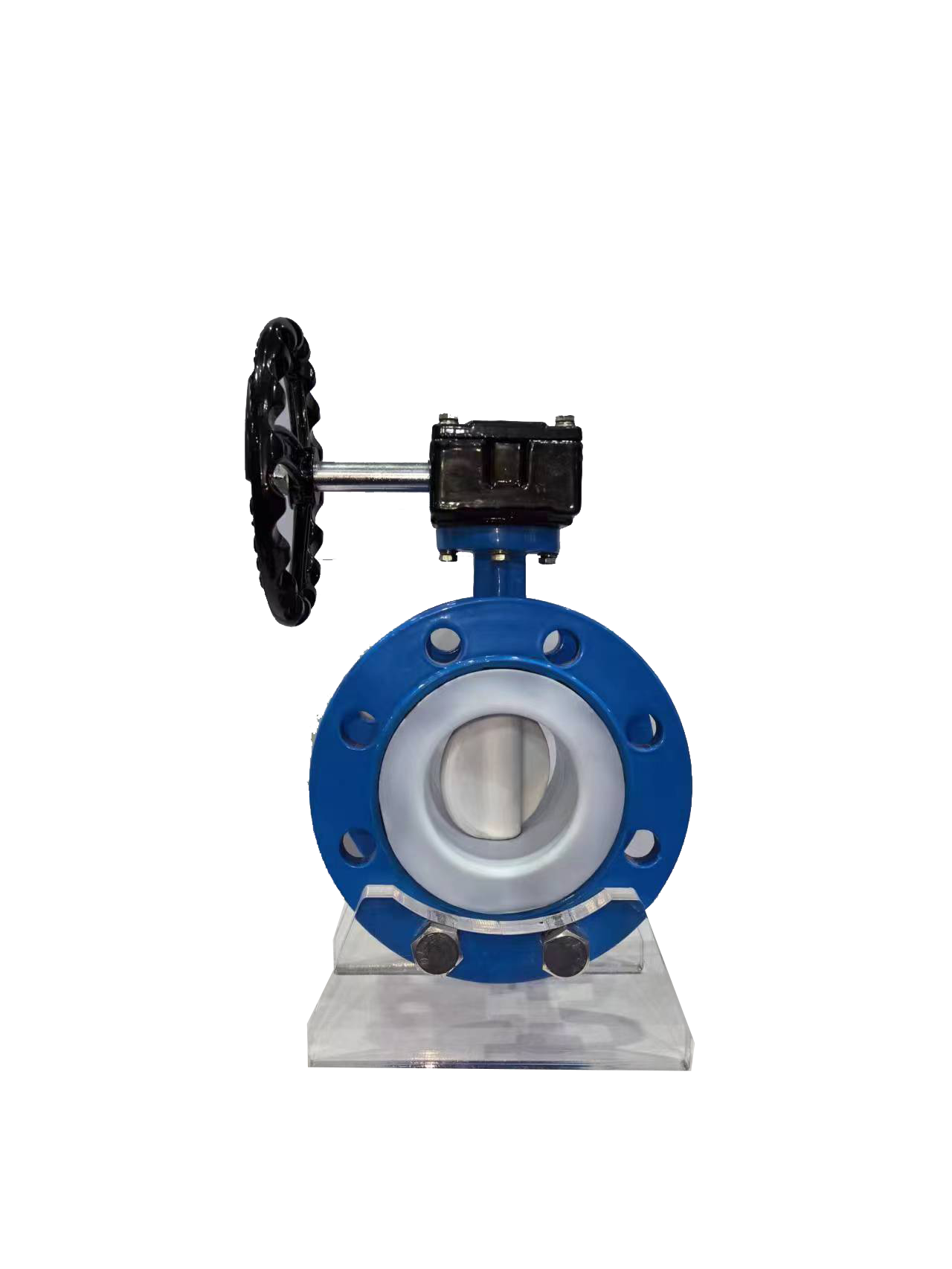

Structura de bază a asupapă flutureinclude în principal un corp de supapă, o tijă de supapă, o placă fluture și o componentă de etanșare. Corpul supapei este de obicei o structură cilindrică dreaptă, cu pereți interiori netezi pentru a reduce rezistența la curgere medie; Tija supapei este conectată la dispozitivul de antrenare și la placa fluture, responsabilă de transmiterea cuplului și de conducere a plăcii fluture să se rotească; Placa fluture este o componentă de deschidere și închidere care reglează debitul prin rotirea în jurul axei tijei supapei (0 ° ~ 90 °), iar forma sa afectează direct capacitatea de curgere; Componenta de etanșare este compusă dintr-un scaun de supapă și un material de etanșare, care afectează direct compatibilitatea și performanța de etanșare a mediului.

Care sunt detaliile cheie alesupapă fluturedesign placa?

Fiind componenta de bază a supapelor fluture, designul plăcilor fluture afectează direct caracteristicile de curgere și performanța de etanșare. Placa fluture raționalizată standard are o margine în formă de arc, care poate reduce rezistența la fluid, dar raza de curbură trebuie să se potrivească cu diametrul conductei, altfel este ușor să se formeze vârtejuri; Plăcile fluture excentrice (cum ar fi excentric simplu, excentric dublu și excentric triplu) reduc uzura suprafeței de etanșare prin compensarea centrului tijei supapei, placa fluture cu triplu excentric adăugând un unghi suplimentar de înclinare pentru a obține scurgeri zero și rezistență ridicată la temperatură și presiune; Placa fluture neregulată este proiectată cu nervuri de ghidare pentru mediile care conțin particule pentru a evita blocarea particulelor.

Cum afectează componenta de etanșare a supapelor fluture performanța?

Componenta de etanșare este cheia pentru obținerea unui debit mediu și reglarea debitului în supapele fluture. Materialul scaunului supapei trebuie selectat în funcție de caracteristicile mediului, cum ar fi cauciucul nitrilic (NBR) cu rezistență bună la ulei, dar întărire ușoară la temperaturi scăzute și cauciucul fluor (FKM) cu rezistență puternică la coroziune, dar cost ridicat; Scaunul metalic al supapei trebuie să se potrivească cu diferența de duritate a materialului plăcii fluture pentru a evita scurgerile cauzate de frecarea reciprocă. În plus, raportul presiunii de etanșare trebuie controlat cu precizie. Dacă este prea mare, va provoca deformarea scaunului supapei, iar dacă este prea scăzut, nu se va potrivi strâns, afectând direct efectul de etanșare.
