Există cerințe pentru direcția de instalare a supapelor fluture?

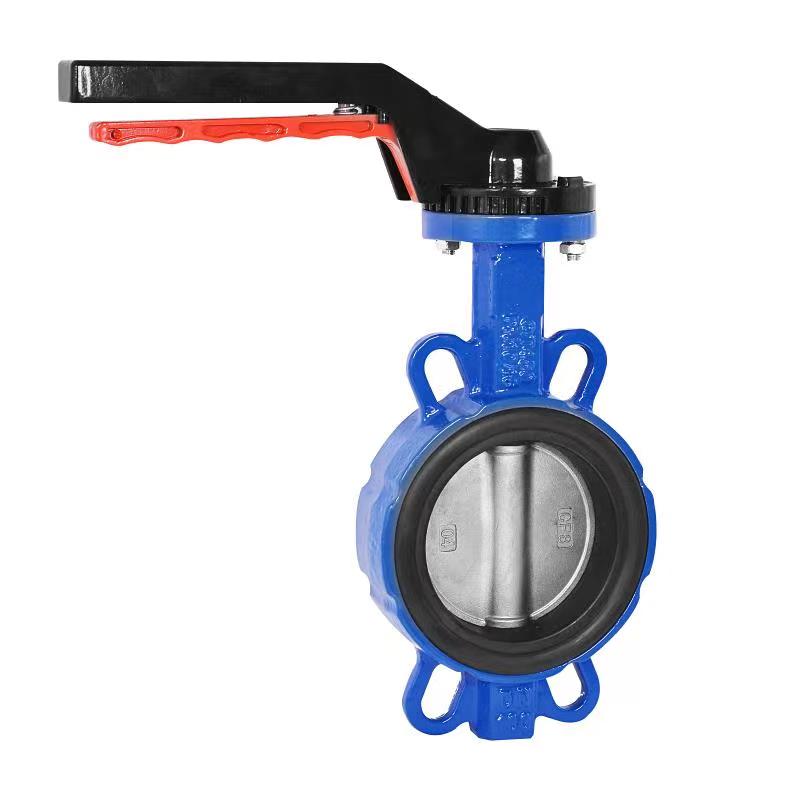

Direcția de instalare asupapă flutures ar trebui determinate în funcție de tipul lor și de condițiile de lucru. Supapele fluture etanșate bidirecționale, în general, nu au cerințe stricte de direcție, dar există instrucțiuni de instalare recomandate; Supapa fluture sigilată unidirecțională trebuie instalată în direcția indicată de săgeată, iar direcția tijei supapei trebuie să evite verticală în jos pentru a asigura funcționarea în siguranță și performanța de etanșare.

Supapele fluture sunt împărțite în două tipuri: etanșare bidirecțională și etanșare unidirecțională. Pentru etanșare bidirecționalăsupape fluture, teoretic nu există restricții direcționale stricte privind instalarea, dar există instrucțiuni de instalare recomandate în inginerie practică. De exemplu, într-o conductă orizontală, direcția tijei supapei poate fi selectată în ordinea înclinării verticale în sus, orizontală și de 45 ° în sus. Această metodă de instalare este ușor de utilizat și poate asigura uniformitatea sigiliului. Pentru supapele fluture cu diametru mare (cum ar fi DN500 și mai sus), se recomandă instalarea corpului supapei pe orizontală și a actuatorului deasupra pentru a evita influența propriei greutăți a plăcii supapei asupra cuplului. Dacă mediul conductei conține sedimente (cum ar fi noroi, nisip și apă), se recomandă ca debitul mediu să intre din partea din spate a suprafeței de etanșare a plăcii supapei pentru a reduce uzura și a prelungi durata de viață a supapei.

Instalarea de sigilate unidirecționalsupape flutureare cerințe direcționale clare. Corpul supapei este de obicei marcat cu marcaje cu săgeți, iar direcția săgeții trebuie să fie în concordanță cu direcția de curgere a mediului în conductă în timpul instalării, altfel poate cauza defecțiunea etanșării sau scurgerea medie.

Atât ventilele fluture bidirecționale, cât și cele unidirecționale nu pot fi instalate vertical în jos în direcția tijei supapei. Dacă tija supapei este orientată în jos, mediul conductei se poate scurge din tija supapei, în special atunci când transportați medii acide, alcaline și toxice, ceea ce reprezintă o amenințare pentru siguranța personală a operatorilor. În plus, instalarea tijei supapei în jos va crește dificultatea de funcționare, necesitând operatorului să ridice capul pentru funcționare, ceea ce nu este în conformitate cu designul ergonomic.

Poziția de instalare a supapelor fluture ar trebui să fie ușor de utilizat. Mânerul sau roata de mână a supapelor fluture manuale este în general la 1,2 metri distanță de podeaua de operare, aproape de poziția pieptului, ceea ce face ca deschiderea și închiderea să fie mai ușoară. Dacă supapa este instalată pe sol, roata de mână sau mânerul trebuie să fie orientate în sus și să nu se încline; Dacă este instalat pe pereți sau pe echipamente, lăsați spațiu în picioare pentru ca operatorii să evite lucrul din cer.
