Cum se reglează cu precizie debitul supapelor fluture?

Controlul precis alsupapă fluturefluxul necesită o luare în considerare cuprinzătoare a mai multor factori și măsuri vizate. În primul rând, alegerea supapelor fluture este crucială. Specificațiile și tipurile adecvate de supape fluture trebuie selectate pe baza intervalului de debit, a cerințelor de presiune și a caracteristicilor medii ale condițiilor reale de funcționare. De exemplu, în situațiile în care este necesară o reglare de înaltă precizie și mediul este un fluid curat, pot fi utilizate valve fluture cu etanșare moale, care au performanțe bune de etanșare și pot reduce impactul scurgerilor interne asupra reglării debitului; Dacă mediul conține impurități sub formă de particule, o etanșare taresupapă flutureeste mai potrivit pentru a evita uzura suprafeței de etanșare și afectarea preciziei de reglare.

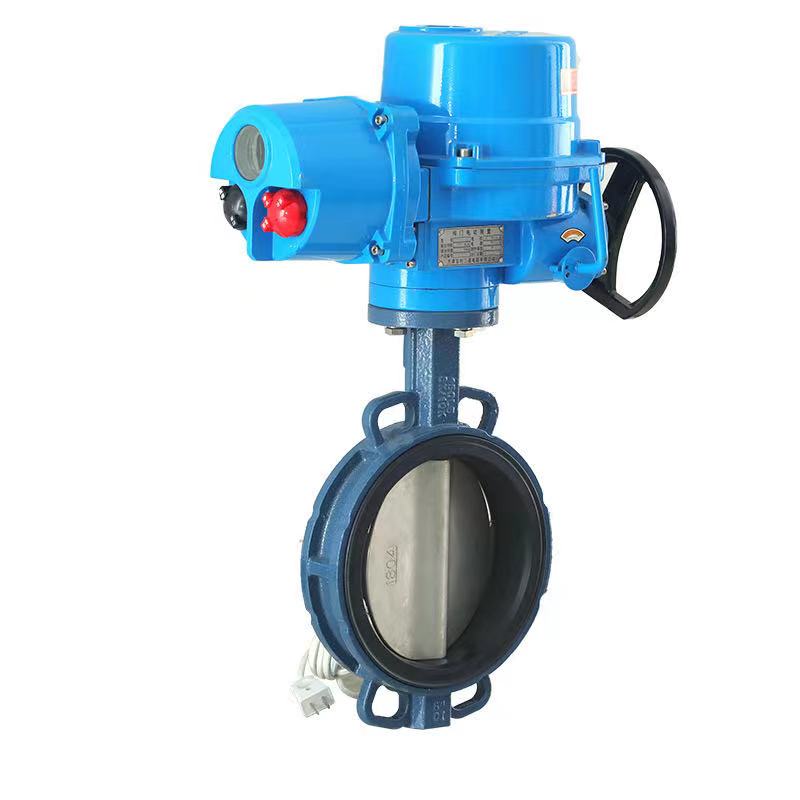

În al doilea rând, selectarea și depanarea actuatorului sunt pași cheie. Actuatoarele electrice au caracteristicile unei viteze rapide de răspuns și o precizie ridicată de reglare. Prin setarea precisă a parametrilor de control, cum ar fi acuratețea semnalului de control al deschiderii și timpul de răspuns al actuatorului, se poate obține un control precis al deschiderii supapei fluture, reglând astfel cu precizie debitul; Actuatoarele pneumatice trebuie să asigure o alimentare stabilă cu gaz și un control precis al presiunii. Prin reglarea supapei de control pneumatic pentru a modifica presiunea aerului care intră în actuator, deschiderea supapei fluture poate fi controlată cu precizie pentru a obține un control precis al debitului.

În plus, procesul de instalare nu poate fi ignorat. Supapele fluture trebuie instalate pe conducte orizontale, iar arborele supapei trebuie menținut în poziție orizontală pentru a evita modificările stării de curgere a fluidului cauzate de înclinarea instalării, care poate afecta precizia reglării debitului; În același timp, este necesar să se asigure că lungimea secțiunilor de conducte drepte înainte și dupăsupapă flutureîndeplinește cerințele. În general, lungimea secțiunii țevii drepte din față nu este mai mică de 10 ori diametrul țevii, iar lungimea țevii drepte din spate nu este mai mică de 5 ori diametrul țevii, astfel încât fluidul să poată forma o stare de curgere stabilă înainte de a intra în supapa fluture, să reducă interferența curenților turbionari și turbulențele la măsurarea debitului și să ofere date de bază precise de control.

În plus, în procesul de funcționare propriu-zis, este necesar să se utilizeze instrumente de măsurare a debitului, cum ar fi debitmetre cu turbină, debitmetre electromagnetice etc., pentru a monitoriza debitul în timp real. Semnalele de debit măsurate sunt transmise înapoi la sistemul de control, iar sistemul de control reglează automat deschiderea supapei fluture pe baza abaterii dintre valoarea setată a debitului și valoarea reală de măsurare, formând un control în buclă închisă și realizând un control precis al debitului; În același timp, întreținerea și întreținerea regulată a supapelor fluture, verificarea uzurii etanșărilor, flexibilitatea arborilor supapelor și înlocuirea la timp a componentelor deteriorate sunt măsuri importante pentru a se asigura că supapele fluture sunt întotdeauna în stare bună de funcționare și control precis al debitului.
